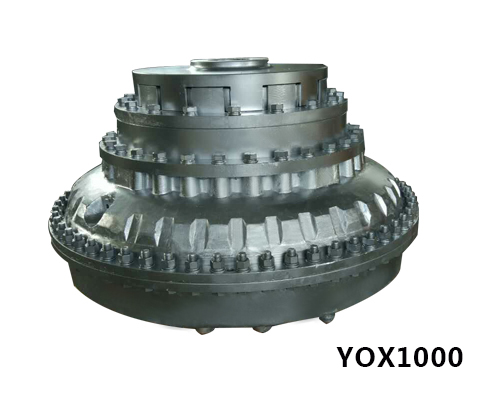

说说液力偶合器的变形情况

  液力偶合器工作时，叶片主要受高速旋转的离心力和液体的冲击力。将离心力和冲击力加载并求解，即可得出叶片在牵引工况下的位移等值图和应力等值图。图5为充液率为80%时，叶片的位移等值图。

  大连液力偶合器可以看到，叶片的变形呈规则的条状分布，在叶片的根部变形较小，而在靠近叶片的中间部位变形较大。分析其原因，认为叶片的根部与叶轮相连接，根部整体被固定，不容易发生变形，因此所发生的变形比较小;而叶片中部离根部较远，在受到高速流体冲击时很容易发生变形，因此变形大。

  泵轮叶片大变形为1.257×10-3mm，涡轮叶片大变形为1.236×10-3mm。图6为充液率为80%条件下，叶片的应力等值图。从图中可以清晰地看到，叶片各部分所受的应力大小及应力分布不具流场压力分布的规律性，但叶片顶部与叶轮相连接位置所受的应力仍然较大，在叶片底部所受到的应力较小。
